Tesoura de caixas de sucata de metal 4000KN controlada por PLC para estaleiros de sucata automatizados com tecnologia avançada

Tesoura de caixas de sucata de metal 4000KN controlada por PLC para estaleiros de sucata automatizados com tecnologia avançada

Visão geral do produto

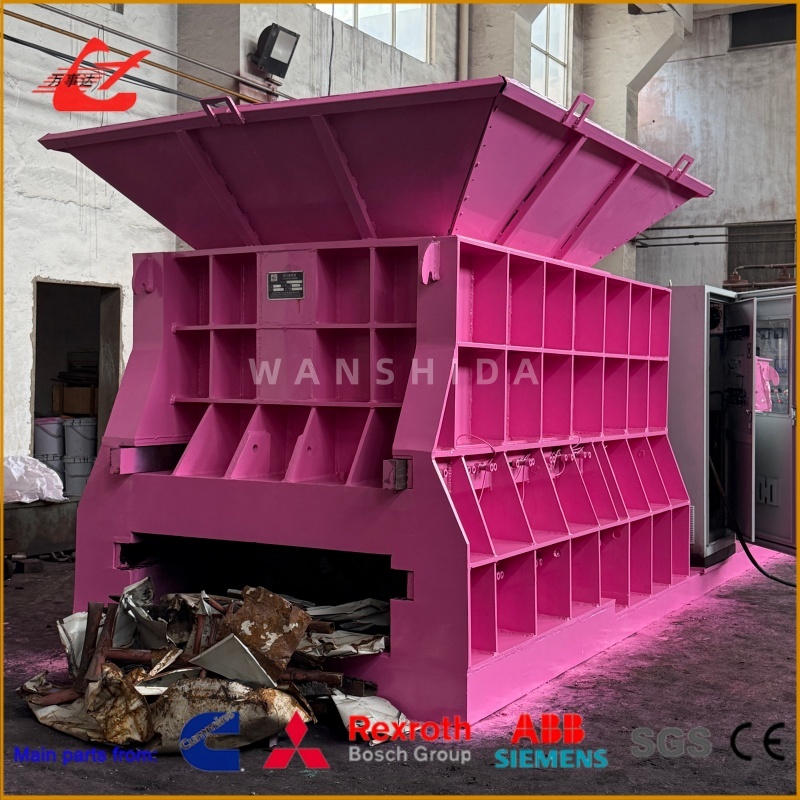

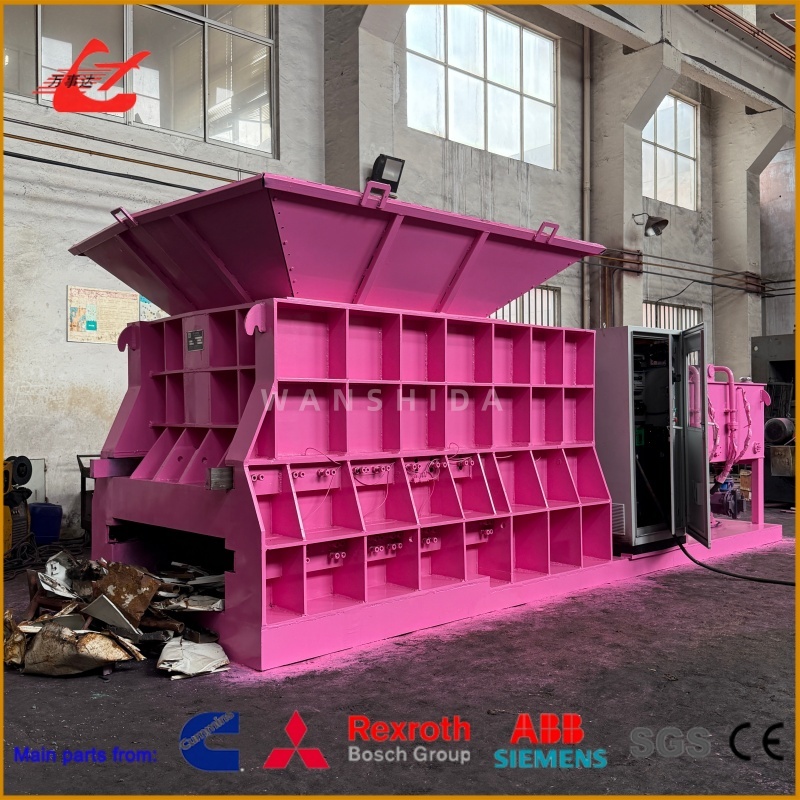

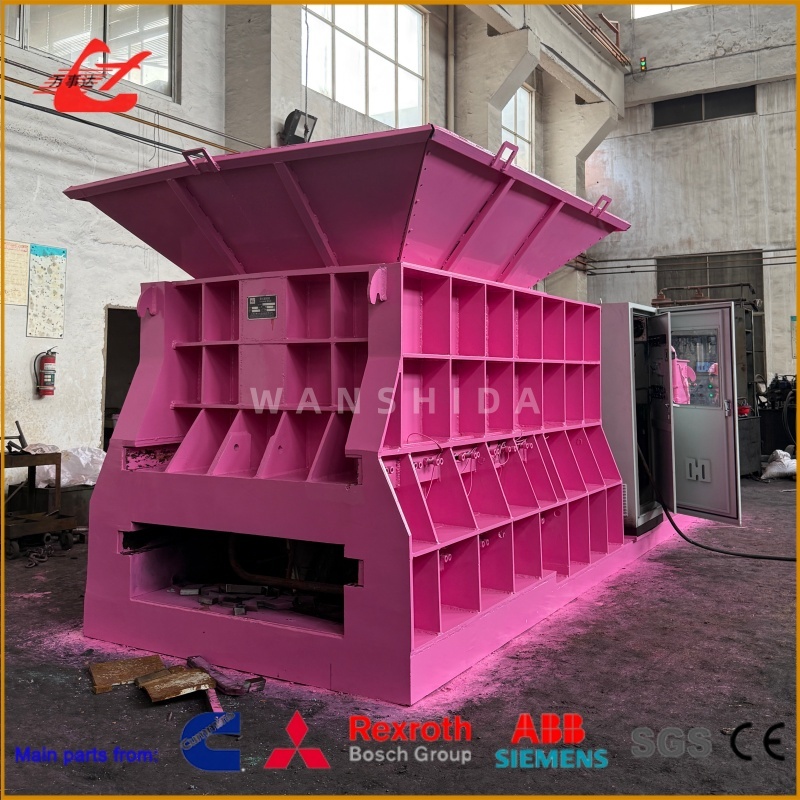

A tesoura de caixa Q43W-4000 é uma máquina de corte de sucata hidráulica controlada por PLC desenvolvida para empresas de reciclagem que buscam reduzir o manuseio manual e criar um processo de produção mais organizado.

A preparação tradicional de sucata exige muitas vezes que os trabalhadores reposicionem o material repetidamente, operem equipamentos de compressão separados ou utilizem métodos manuais de corte.compressão, alimentação hidráulica e de corte num sistema coordenado.

A sua força de corte de 4000 kN e a sua lâmina de 1400 mm permitem que a máquina processe uma grande variedade de sucata ferrosa mista.o mecanismo de compressão hidráulica reduz o seu perfilO empurrador alimenta então o pedaço comprimido em direcção à lâmina de acordo com o comprimento de corte selecionado.

O controlo PLC gere a sequência de trabalho, enquanto a operação remota opcional permite ao operador controlar os principais movimentos a partir de uma posição de observação adequada.Esta combinação torna o Q43W-4000 particularmente adequado para estaleiros de sucata modernos que exigem um funcionamento estável, menos intervenções manuais e melhor coordenação entre carregamento e corte.

Causa: A preparação manual de sucata cria riscos de segurança e eficiência

Os resíduos volumosos são muitas vezes instáveis, afiados e difíceis de posicionar.A produção diminui e aumenta o risco de contacto inseguro com materiais em movimento..

Os problemas comuns incluem:

• Reposicionamento manual frequente de sucata irregular
• Trabalhadores que trabalham perto de materiais afiados ou instáveis
• Comprimento de alimentação e dimensões de corte inconsistentes
• Retardos entre carregamento, compressão e corte
• Dependência excessiva da experiência do operador
• Má coordenação entre os operadores das escavadeiras e das máquinas
• Aumento do risco de funcionamento incorreto
• Tempo de preparação longo antes de cada ciclo de corte

Estes problemas tornam-se mais graves quando um estaleiro de reciclagem processa materiais mistos durante um turno de trabalho completo.

Solução: Integrar os movimentos da máquina através do controlo PLC

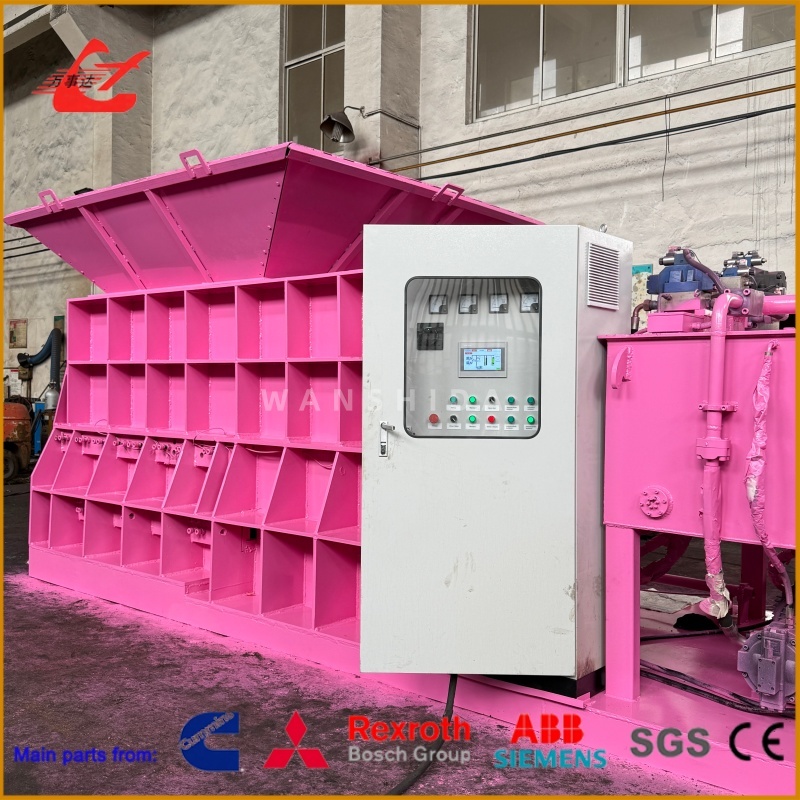

O cisalhamento de caixa hidráulico Q43W-4000 usa um sistema de controle programado para coordenar a compressão, a alimentação do material, o movimento da lâmina e a liberação de pressão.

Em vez de controlar manualmente cada movimento hidráulico, o operador pode selecionar o modo de funcionamento necessário e supervisionar a sequência de trabalho.A operação automática ajuda a manter um processo consistente, enquanto o modo manual permanece disponível para regulação, ensaios e manutenção.

As vantagens operacionais importantes incluem:

• Sequência de compressão e de corte controlada por PLC
• Remote control disponível para os movimentos da máquina chave
• Contato manual reduzido com sucata
• Alimentação hidráulica constante
• Duração de corte ajustável
• Modo de funcionamento automático e manual
• Configuração do travão de emergência e do travão de segurança
• Monitorização centralizada do estado da máquina
• Coordenação mais fácil com o carregamento da escavadeira
• Redução da dependência do corte manual do gás

O sistema de controlo eléctrico pode ser configurado de acordo com a tensão local, a frequência, os requisitos de segurança e os componentes eléctricos preferidos do cliente.

Especificações

As especificações técnicas podem ser ajustadas em função das dimensões da caixa de carga, dos componentes hidráulicos, do padrão elétrico, do clima de funcionamento e do material transformado.

Aplicação

O cisalhamento automático de sucata Q43W-4000 é adequado para instalações onde o fluxo contínuo de material, a operação centralizada e o corte manual reduzido são importantes.

Estaleiros de reciclagem de sucata modernos

A máquina ajuda os estaleiros a estabelecer um processo coordenado entre o carregamento da escavadeira, a compressão hidráulica, o corte e a recolha do material acabado.

Instalações de produção de aço

As siderúrgicas podem usar o cisalhamento de caixa para preparar sucata mista para dimensões mais consistentes antes do carregamento do forno.

Instalações de desmontagem industrial

As estruturas, tubos, perfis e componentes estruturais das máquinas adequadamente preparados podem ser transformados sem cortes manuais extensivos.

Centros de reciclagem de automóveis

A chapa de automóvel desmontada e drenada pode ser comprimida e cortada em secções gerenciáveis para reciclagem adicional.

Instalações de fabrico de metais

As estruturas de aço, os recortes de chapas, os tubos e os produtos rejeitados podem ser transformados dentro da fábrica em vez de serem transportados como sucata voluminosa.

Mercados de alto custo de mão-de-obra

O sistema de controlo PLC integrado é particularmente útil em regiões onde a redução do trabalho manual repetitivo e a melhoria da consistência dos processos são considerações importantes para a aquisição.

Como funciona

1. O operador inspecciona a área de trabalho e selecciona o modo manual ou automático.
2. Uma escavadeira ou um agarrador hidráulico carrega o sucata na caixa de alimentação.
3. O mecanismo de compressão hidráulica pressiona o material num perfil controlado.
4. O PLC confirma que o movimento de compressão alcançou a posição requerida.
5. O empurrador hidráulico move o pedaço comprimido em direção à cabeça de corte.
6. O cilindro principal conduz a lâmina de 1400 mm através do material.
7. A lâmina retorna automaticamente após o corte.
8. O empurrador avança o material restante de acordo com o comprimento de alimentação pré-definido.
9. O ciclo de compressão e corte é repetido até que a caixa de carga esteja vazia.
10. Os sensores e os bloqueios de segurança monitorizam a sequência de trabalho e ajudam a evitar movimentos hidráulicos conflitantes.

Como escolher

Determine o nível de automação necessário

Escolha a operação automática do PLC quando a máquina funcionar continuamente ou quando forem necessários ciclos consistentes de alimentação e corte.

Confirmar as funções do comando remoto

Os comandos a distância podem ser configurados para o movimento da caixa de carga, compressão, alimentação, operação da lâmina e parada de emergência.As funções necessárias devem ser confirmadas antes de o sistema elétrico ser finalizado.

Reveja as características do sucata

Fornecer as dimensões máximas do material, a espessura, a forma e a qualidade do aço.

Considere o clima de operação

As altas temperaturas ambientais ou a operação contínua em vários turnos podem exigir um depósito de óleo maior, um arrefecedor de ar ou um sistema de arrefecimento por água para controlar a temperatura do óleo hidráulico.

Planear a posição do operador

O operador deve ter uma visão clara da caixa de carregamento, da cabeça de cisalhamento e da área de descarga.

Confirmar os requisitos de segurança locais

As paradas de emergência, as coberturas de protecção, as luzes de aviso, os controles de acesso e os componentes eléctricos podem ser configurados de acordo com a regulamentação local do cliente e as normas de segurança internas.

Perguntas frequentes

1Pode um operador controlar tanto o carregamento como o corte?

A operação remota pode permitir ao operador da escavadeira controlar as funções selecionadas da máquina.Requisitos locais de segurança e procedimentos internos de trabalho.

2A máquina tem um modo de operação manual?

Sim. O Q43W-4000 pode operar em modos automático e manual. O modo manual é usado para comissionamento, ajuste, manutenção e limpeza de material quando necessário.

3O que acontece se o sucata ficar preso durante a alimentação?

O operador pode parar o ciclo automático e usar o comando manual para reverter ou reposicionar o empurrador hidráulico..

4É necessário um refrigerador de óleo?

Um sistema de arrefecimento maior ou personalizado pode ser necessário quando a máquina opera por longos turnos em altas temperaturas ambientais.

5O PLC e os componentes elétricos podem ser personalizados?

Sim, a marca do PLC, os componentes elétricos, a tensão, a frequência, a linguagem de controlo e as funções de controlo remoto podem ser selecionados de acordo com os requisitos do projecto e a disponibilidade dos componentes.

6Quais são os documentos técnicos fornecidos?

Os documentos disponíveis incluem desenhos de fundações, diagramas eléctricos, diagramas hidráulicos, instruções de funcionamento, orientações de manutenção e informações sobre peças de reposição.O pacote de documentos final depende do contrato confirmado.

Para configurar corretamente o sistema de controlo e segurança, fornecer os detalhes da sucata, horas de trabalho diárias, fonte de alimentação local, modo de funcionamento preferido e funções de controlo remoto necessárias.
